链条斗式提升机

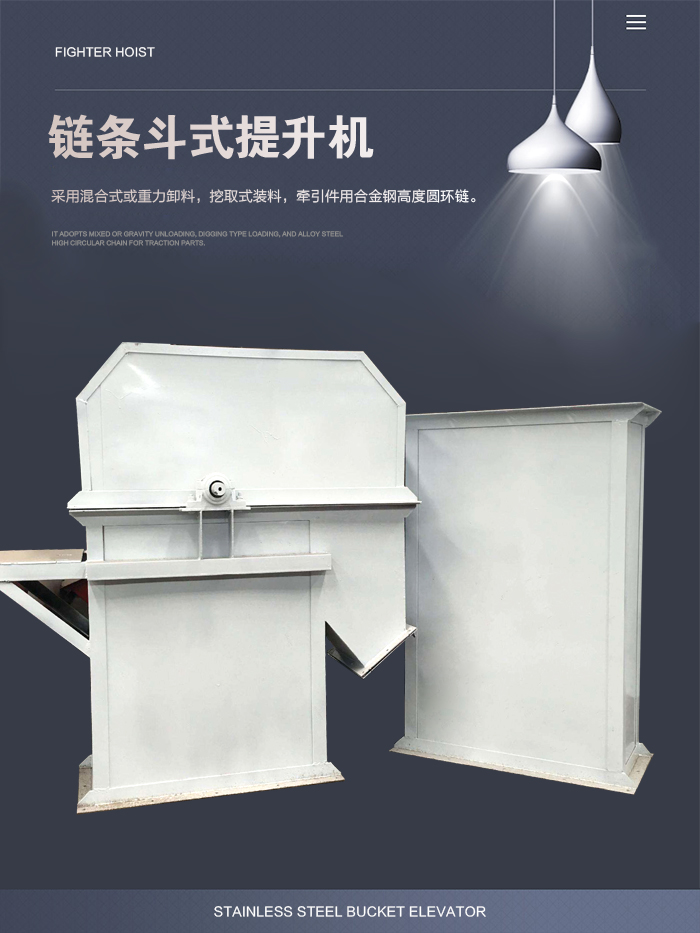

链条斗式提升机介绍

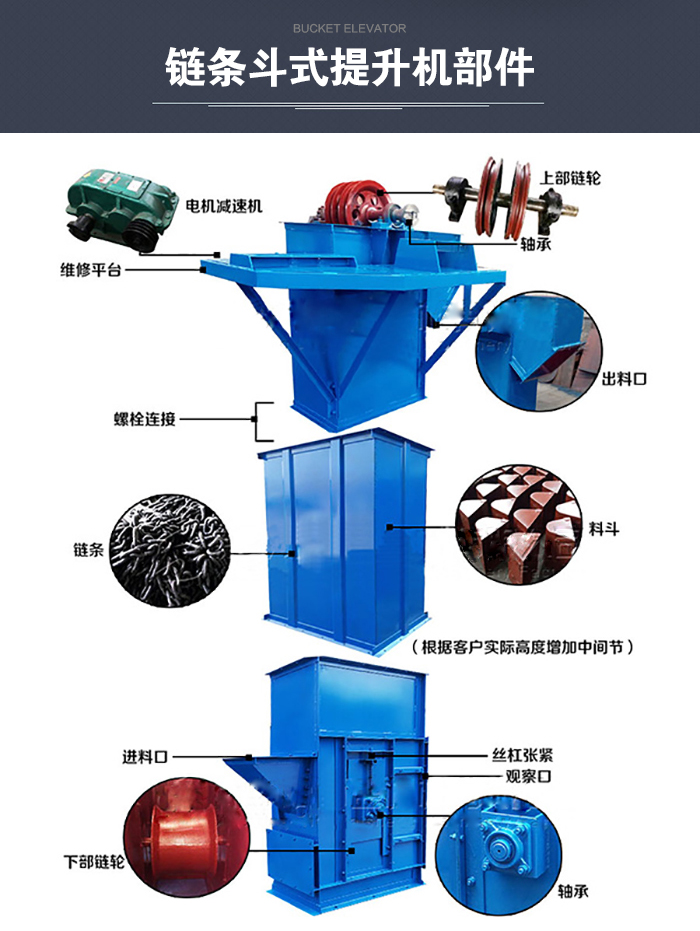

是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用合金钢高强度圆环链。中部机壳分单、双通道两种形式，机内配置重锤箱恒力自动张紧机构。链轮采用可换轮缘组合式结构，使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链；同时料斗遇卡壳故障时有缓冲容让空间，可有效保护下部主轴等核心零部件。

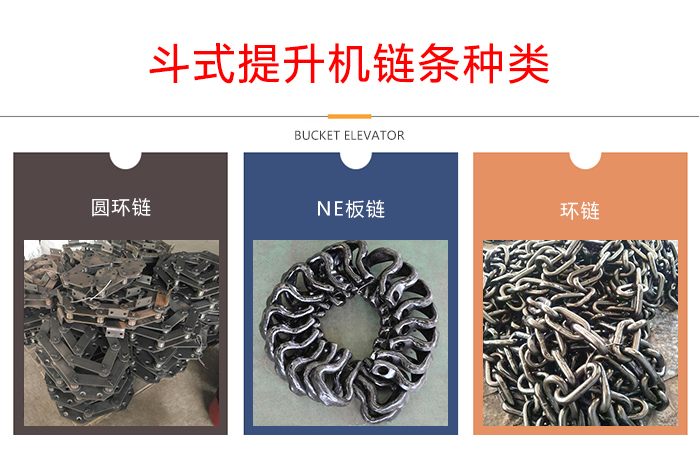

斗式提升机链条种类介绍

斗式提升机链条型号一般分为圆环链、NE板链，其中圆环链又有5环链和7环链之分。

斗式提升机链条型号介绍

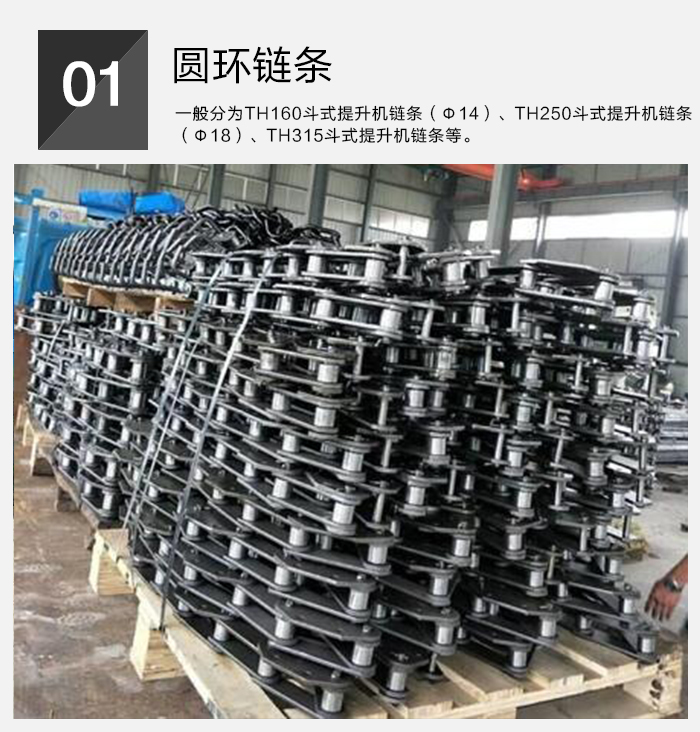

1、圆环链条一般分为TH160斗式提升机链条（Φ14）、TH250斗式提升机链条（Φ18）、TH315斗式提升机链条（Φ20）、TH400斗式提升机链条（Φ20）、TH500斗式提升机链条（Φ20）等市场上最为常用；还有TH630斗式提升机链条（Φ22）以及更大的TH800斗式提升机链条(Φ26)，使用频次较低不再赘述。

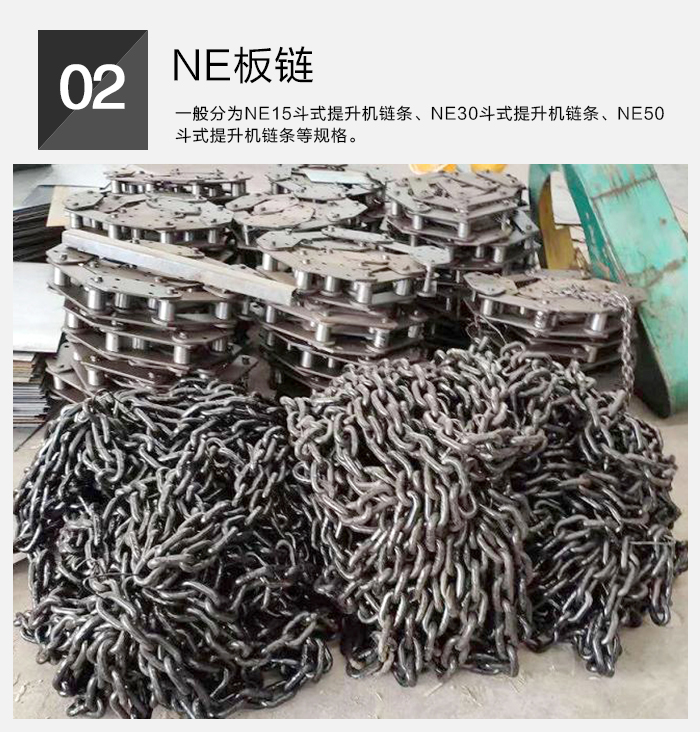

2、NE板链一般分为NE15斗式提升机链条、NE30斗式提升机链条、NE50斗式提升机链条、NE100斗式提升机链条、NE150斗式提升机链条、NE200斗式提升机链条、NE300斗式提升机链条、NE400斗式提升机链条等规格。

NE板链（NE30以上链条是这个样式）

斗式提升机链条料斗的装入方式

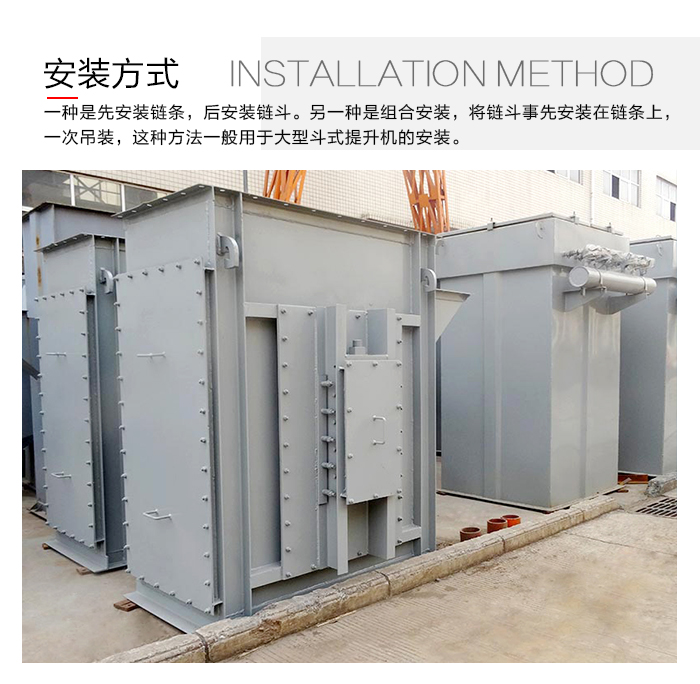

斗式提升机链条、料斗的安装，当前有两种方法。一种是先安装链条，后安装链斗。这种方法一般多用于小型斗式提升机的安装，因其重量轻，提升高度低。另一种是组合预装法：将链斗事先固定在链条上，整体一次吊装就位，多用于大型斗式提升机，原因是大型设备料斗宽度大、自重高、提升高度大。安装链斗时务必确认卸料方向，避免装反；同时做好防坠落防护，杜绝安全事故。

设备发货时，箱体、链条、料斗等全套配件会分体运输至施工现场等待组装。

斗式提升机整机安装前期准备工作前文已有详细说明，此处不再重复，重点说明链条与料斗具体安装流程：

1、机壳安装完毕后，开始装配链条与料斗。①圆环链提升机的链条、料斗依靠U型螺丝连接，U型螺栓同时充当链条接头与料斗固定件，连接必须紧固，严禁松动。

环链斗式提升机链条料斗安装图片

②NE板链安装相对简便：NE15为单链结构，直接通过螺栓将板链与料斗紧固即可（板链预留标准安装螺孔）；NE30及以上型号均为双链结构，安装时在料斗两侧平行放置板链，左右两端分别用螺栓逐条锁紧链条与料斗。

2、链条与料斗全部装配完成后，需对链条张紧度进行合理调节。

3、安装完成后必须进行不少于2小时空载试运转。运行过程禁止反转、禁止出现硬性磕碰异响，轴承、减速机等部位不得出现异常高温。
