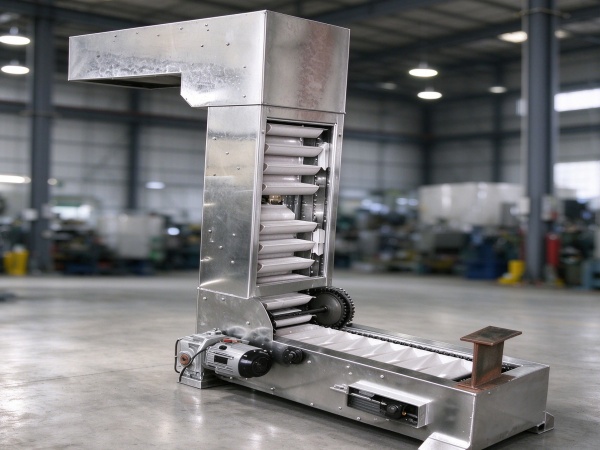

Z型斗式提升机

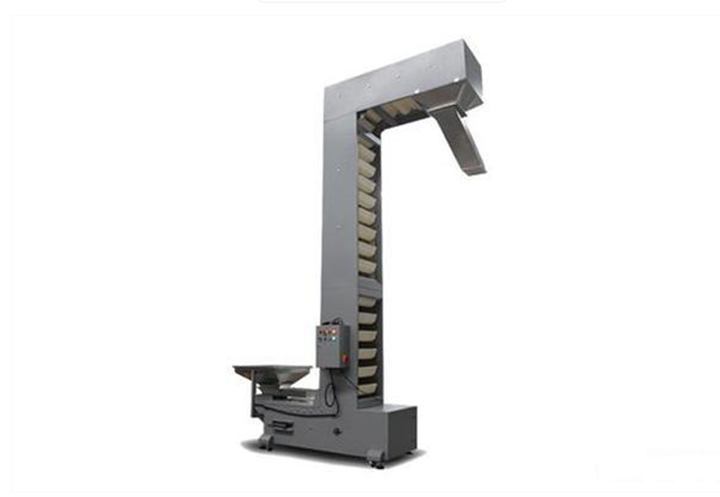

Z型式斗式提升机介绍

转斗式提升机包含Z字型、C字型、一字型三种常规结构，适配水平、垂直组合式物料输送作业，可处理粉状、颗粒状及小块状固态物料。其中Z型结构适配多工位衔接场景，设备两端预留水平输送段，可对接前后端生产设备，适配流水线串联作业。设备整体采用封闭式机身结构，搭配循环转动料斗完成物料转运，支持多位置进料、多位置出料的定制布局，适配多料仓、多工序的生产线布置需求。

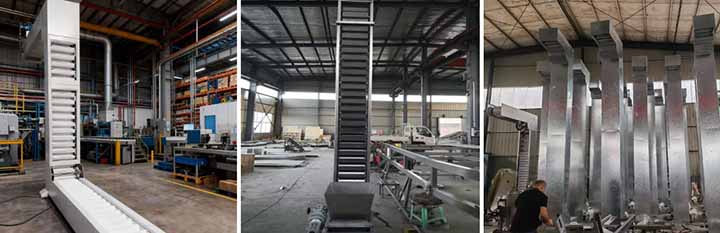

不同结构的转斗提升机适配场景存在明显差异，C字型结构多用于单点位上料、顶部集中卸料的仓储投料场景，一字型结构以纯垂直输送为主，多用于固定高度的物料抬升作业。Z型结构的差异化优势体现在工况适配灵活性上，可根据车间场地调整两端水平段长度，适配多层厂房、紧凑型生产线的物料转运。

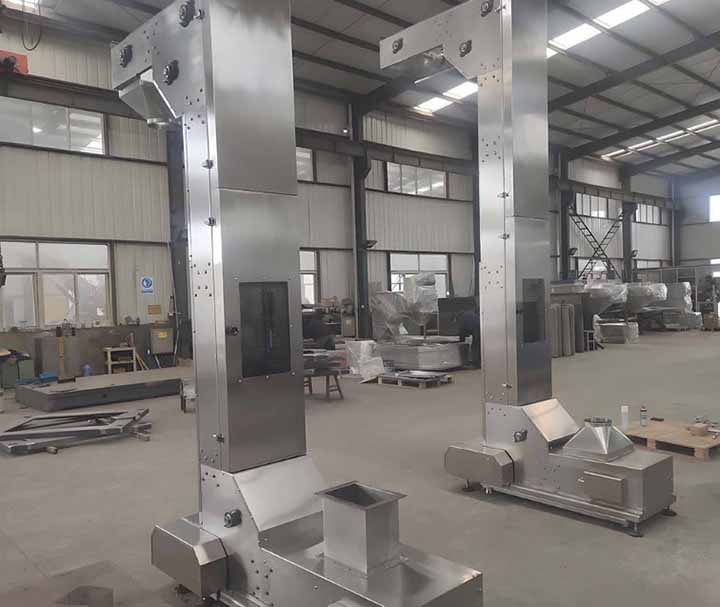

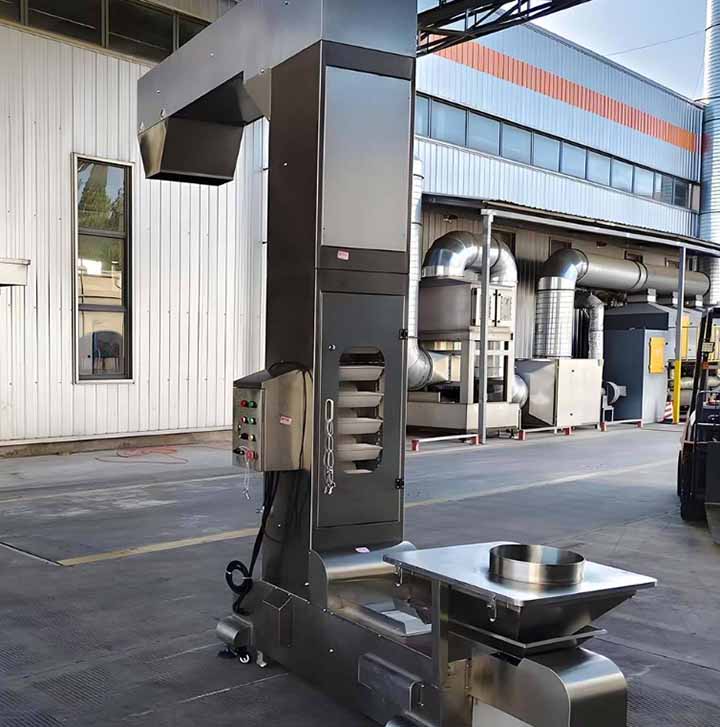

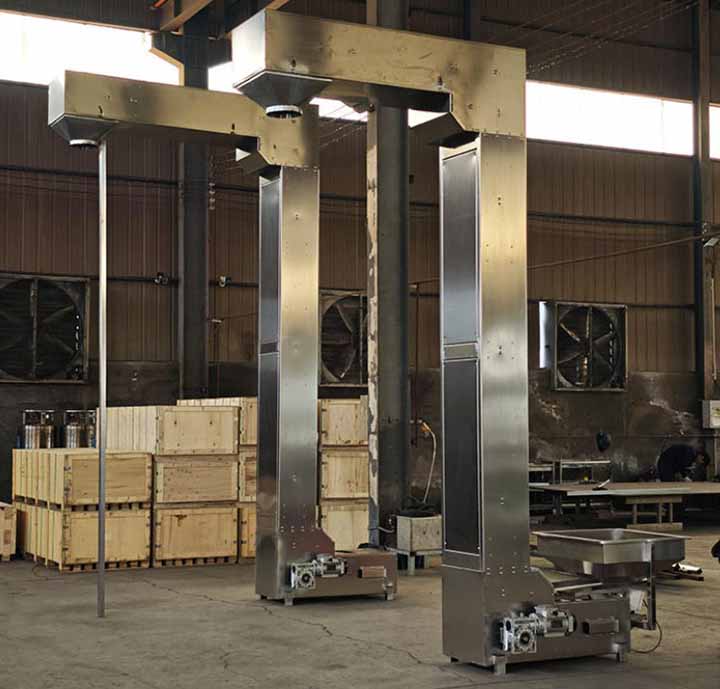

Z型式斗式提升机结构与运行细节

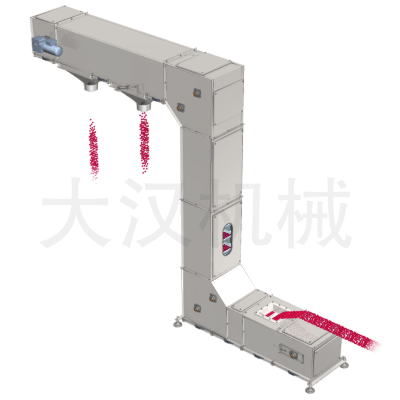

设备整体由密闭机身、循环料斗、链条牵引机构、驱动总成、进出料端口组成。整机采用流入式进料结构，物料依靠自重平稳落入料斗，无硬性挖料动作，物料颗粒挤压、摩擦频次低。输送过程中，料斗随链条匀速循环运转，垂直输送段全程封闭，物料不会出现散落、外泄情况。物料抵达预设出料位置后，料斗自动翻转，依靠重力完成卸料，料斗回程阶段可通过底部毛刷清理残留物料，减少物料堆积结块问题。

Z型式斗式提升机技术参数

参数项目	数值范围 / 规格说明
驱动功率区间	2.2kw ~ 7.5kw
物料输送产量	5-80m³/h（按设备型号匹配）
单段最大提升距离	1m ~ 20m
设备运行线速度	6m/min ~ 30m/min
物料输送方向	单向布置，支持由下向上、由上向下转运
标配料斗类型	塑料料斗、不锈钢料斗
单料斗容积规格	0.5L ~ 5L（对应不同产量型号）
进料卸料方式	流入式自重进料、翻转重力式卸料
运转调速形式	变频调速，可匹配产线节拍调节转速
机身基础密封结构	拼接缝加装密封胶条，可选气密外壳升级
进出料口布局	支持多位置进料、多位置卸料定制
可定制调整项	两端水平段长度、机身材质、料斗材质、配套辅件

Z型式斗式提升机设备特性

1、物料适配品类多，细小粉末、常规颗粒、小型块状物料均可稳定输送，物料表层不会产生划痕、破损，可保持物料原有形态。机身拼接处加装密封胶条，机身缝隙密封性强，作业过程中粉尘溢出量少。

2、动力损耗稳定，机身料斗采用密集排布设计，结合流入式进料、重力式出料结构，物料输送过程无反向铲料作业，空载、无效运转工况占比低，动力输出贴合实际输送需求。

3、整机损耗低，进料方式规避了物料与料斗、机身的高强度碰撞，机身内部配件磨损速度平缓。标准化装配工艺，可降低物料装卸过程的散落量，减少机身内部积料对设备的持续磨损。设备稳定运行时长可达20000小时以上，运转过程机身震动幅度小，可适配不同高度的物料抬升作业。

Z型式斗式提升机适用行业

设备适配多种轻处理物料输送场景，粮食加工领域可转运大米、小麦、杂粮等农作物；精细加工领域可转运粉状、颗粒状化妆品原料、精细化工粉料；建材领域可输送陶瓷粉料、玻璃颗粒、轻型建筑骨料；回收、冶金矿业领域可处理小型矿料、再生颗粒物料，适配各类需要温和转运物料的生产场景。

斗式提升机用户可选择配置

设备支持多类配件定制选配，可根据物料属性与生产场景搭配对应配置。机身可加装防尘机箱、气密外壳，适配粉尘敏感作业场景；料斗可按需选配塑料材质、不锈钢材质、碳钢材质，匹配不同物料特性。同时可加装内置强制通风结构、自动料斗清洗装置，搭配变频调速减速机调节运转速度，适配不同产量、不同物料的输送需求。

Z型式斗式提升机使用常见疑问

Z型结构和C型、一字型提升机如何选择？

根据车间流水线布局判断，需要前后工序对接选Z型，单点集中上料选C型，单纯垂直抬升物料选用一字型结构。

料斗不同材质分别适配哪类物料？

塑料料斗适配常温粮食颗粒；不锈钢料斗适配带轻微腐蚀性粉料；碳钢料斗多用于硬度偏高的骨料输送。

设备运行过程料斗残留物料如何处理？

可加装自动料斗清洗装置，依靠底部回转毛刷持续清理，减少结块堆积。
