粉料板链斗式提升机

发布时间：2026-07-09 11:24:31作者：杨莹来源：未知

产品介绍

NE 粉料板链斗式提升机引进成熟输送技术，为高磨蚀粉状、块状物料垂直提升设计。采用高强度合金钢板式牵引链条，大幅降低石灰石、矿渣等硬质粉料对料斗磨损；自流式进料 + 重力卸料不堵料；配套硬齿面减速器，运行稳定；整机全密封压筋壳体，生产车间无粉尘外泄，常规物料输送温度≤200℃，标准机型提升高度最高 40 米，全系列可根据厂房高度、产量非标改造。

产品结构

粉料板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳组成。

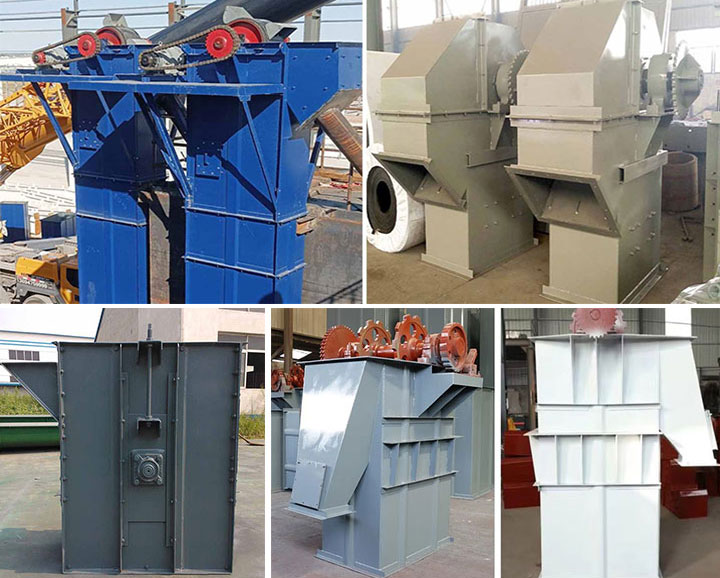

细节展示图

工作原理

粉料板链斗式提升机的牵引件为板链，料斗以一定的间隔固定在牵引件上，牵引件经提升机头部和底部的链轮，构成上升的有载分支和下降的无载分支的闭合环形系统，设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗，物料经设置提升机底部的进料口进入提升机料斗，料斗将物料提升到头部并在头部将物料卸出，离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内，实现无粉尘污染的物料输送。

产品特点

1.整机采用全密封设计，运行时无粉尘污染，机壳采用压筋结构，刚性强，精度高，外形美观。

2.提升范围广，能提升一般粉状、粒状和块状物料，还可提升磨琢性大的物料。

3.输送能力大、使用寿命长、运行平稳可靠、操作维修方便、结构紧凑。

4.先进的设计原理，保证了整机运行的可靠性。无故障时间超过3万小时。

NE粉料板链斗式提升机完整型号参数表

粉料板链斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

型号	输送量(m³/h)	最大颗粒mm	物料松散密度(t/m³)	最大提升高度(m)	配套功率(kw)
NE15	10~15	40	0.6~2.0	35	1.5~4
NE30	18.5~31	55	0.6~2.0	50	1.5~11
NE50	35~60	60	0.6~2.0	45	1.5~18.5
NE100	75~110	70	0.6~2.0	45	5.5~30
NE150	112~165	90	0.6~2.0	45	5.5-45
NE200	170~220	100	0.6-1.8	40	7.5-55
NE300	230-340	125	0.6-1.8	40	11-75
NE400	340-450	130	0.6~1.8	30	18.5~90
NE500	450~550	140	0.6~1.8	30	30-110
NE600	550~660	150	0.6-1.8	30	37-132
NE800	680-830	165	0.6~1.8	30	~160

注：物料密度、提升高度、温度变化，功率可按需调整，不清楚选型可在线发送物料参数，工程师免费核算机型与耗电成本。

适用行业

粉料板链斗式提升机多用于煤炭行业、化工行业、建材行业，如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。

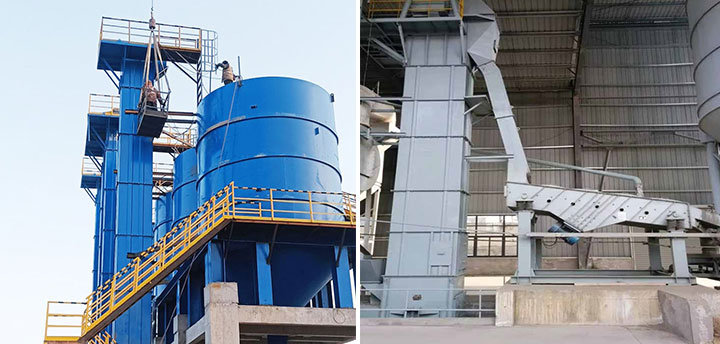

粉料板链斗式提升机落地案例

案例1：山西水泥厂

输送物料：水泥熟料，温度180℃，产能80t/h

选用机型：NE300板链提升机，提升高度32米

使用反馈：运行2年无链条磨损，车间无粉尘污染

案例2：山东粉煤灰加工厂

输送物料：粉煤灰，磨蚀性强

选用机型：NE150斗提，高度26米

使用反馈：全密封结构，环保检测达标，配件更换周期延长一倍

全国煤炭、建材、化工数百工厂配套同款设备，可发送您厂区工况，发送对应现场实拍参考。

大汉机械12年斗式提升机生产厂家保障

自有10000㎡标准化厂房，全套加工设备，自主生产板链、料斗、减速机核心配件；
通过ISO质量体系、欧盟CE认证，设备符合矿山、建材环保生产标准；
72小时内全国上门维修，整机质保1年，易损件长期成本价供应；
支持上门勘测厂房、免费设计输送整线方案；
7日内完成标准机型发货，定制设备按期交付。

查看更多工厂实拍与客户现场

外形及订货说明

1.外形说明

由于粉料板链斗式提升机尚未定型，所以未制定统一的外形及安装尺寸，目前国内已有多家制造厂生产NE型斗式提升机的系列产品，各制造商的产品外形及安装尺寸稍有差异，本文中列出的提升机的外形及安装尺寸供基础工程设计（初步设计）阶段设备选型时使用，在详细工程（施工图设计）阶段时，必须按供货商提供的资料进行设计。

2.订货须知

粉料板链斗式提升机的外形尺寸见安装图及外形与安装尺寸表。提升机顶部设有检修用的起吊支架，若提升机设在室内，且提升机顶部设有设备安装吊钩时，可在订货时提出取消顶部起吊支架。提升机的上机壳设有驱动装置平台，若现场空间不能满足平台要求的尺寸时，可按现场实际情况配置非标准尺寸平台，但应在订货时提出。

每台提升机一般只配套供应一节带有检视门的中间机壳。若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置，应在订货时注明。
